Il Limite della Progettazione Tradizionale nella Manifattura Additiva
L’adozione della stampa 3D industriale, che si tratti di tecnologia FDM o a resina (SLA/LCD), viene spesso frenata da un errore concettuale alla base: stampare componenti pensati per la fresatura CNC o lo stampaggio a iniezione. Questo approccio non solo annulla i vantaggi economici della manifattura additiva, ma genera parti inutilmente pesanti, costose e soggette a tensioni termiche durante la stampa.
Il vero potenziale della stampa 3D si sblocca solo attraverso il Design for Additive Manufacturing (DfAM). Il “dolore tecnico” più frequente per gli uffici tecnici è proprio la transizione da geometrie solide tradizionali a strutture organiche complesse generate tramite ottimizzazione topologica, che spesso risultano difficili da convertire in file CAD (STEP o STL) puliti e stampabili senza errori di slicing o cedimenti strutturali imprevisti.
Cos’è l’Ottimizzazione Topologica?
L’ottimizzazione topologica (TO) è un processo matematico guidato da algoritmi di analisi agli elementi finiti (FEA). Invece di disegnare la forma del pezzo, l’ingegnere definisce lo spazio di ingombro massimo (design space), i punti di fissaggio e i carichi applicati. Il software rimuove iterativamente il materiale dalle zone non sollecitate, mantenendolo solo lungo le linee di forza principali.

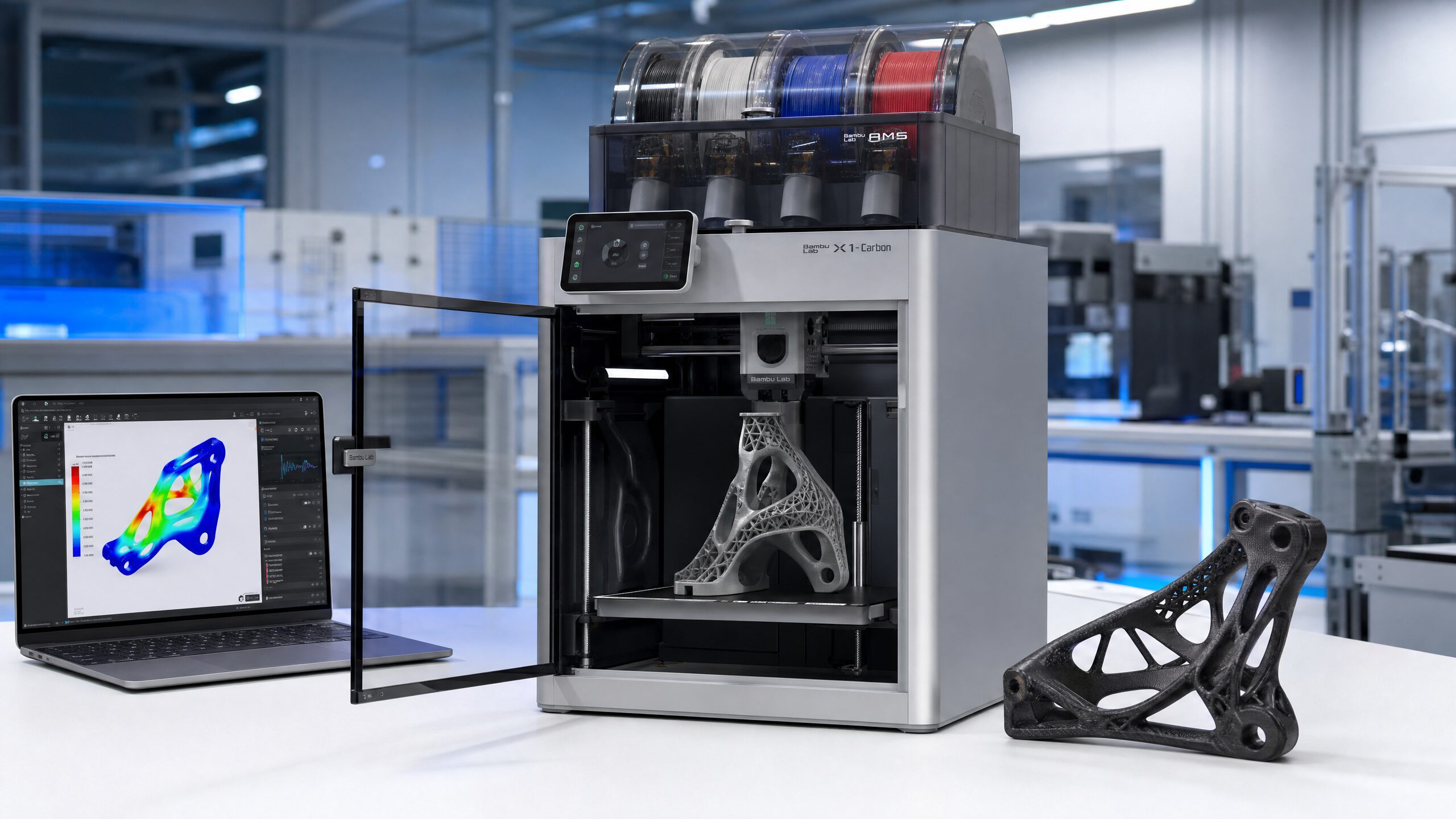

Il risultato è una geometria organica, simile a una struttura ossea o bionica, che massimizza il rapporto rigidità-peso. Fino a pochi anni fa, queste forme erano impossibili da produrre con metodi sottrattivi a causa dei sottosquadri e delle cavità interne inaccessibili agli utensili. Oggi, la stampa 3D rende queste geometrie non solo realizzabili, ma economicamente vantaggiose.
Regole DfAM per l’Ottimizzazione Topologica in FDM e SLA
Generare una mesh ottimizzata è solo il primo passo. Per garantire che il componente sia effettivamente producibile e funzionale, è necessario applicare rigorose regole DfAM:
- Overhang Avoidance (Evitare i Sottosquadri): Le strutture organiche generate dal software TO devono essere vincolate per non superare angoli di sbalzo critici (tipicamente 45° per FDM). Questo riduce o elimina la necessità di strutture di supporto, risparmiando materiale, tempi di stampa e costose operazioni di post-processing.
- Gestione dell’Anisotropia: Soprattutto nella tecnologia FDM, la resistenza meccanica lungo l’asse Z (adesione tra i layer) è inferiore rispetto agli assi X e Y. L’ottimizzazione topologica deve tenere conto dell’orientamento di stampa previsto, ingrossando le sezioni critiche che lavoreranno a trazione lungo l’asse Z.
- Ricostruzione CAD (Reverse Engineering): L’output grezzo di un software TO è una mesh poligonale (STL) spesso frastagliata. Inviare questa mesh direttamente allo slicer può causare concentrazioni di sforzo (stress concentrators). È fondamentale ricostruire le superfici in formato NURBS (STEP) applicando ampi raggi di raccordo per distribuire i carichi in modo omogeneo.
- Spessori Minimi e Risoluzione: I tralicci (struts) generati non devono mai scendere sotto lo spessore minimo stampabile in modo affidabile dalla macchina (es. 2-3 volte il diametro dell’ugello in FDM, o 0.5 mm in SLA).
Vantaggi Competitivi per il Settore Manifatturiero
L’applicazione combinata di DfAM e ottimizzazione topologica porta a risultati misurabili in produzione. Nel settore dell’automazione e della robotica, l’alleggerimento degli organi di presa (End-of-Arm Tooling) riduce l’inerzia, permettendo ai robot di muoversi più velocemente e consumare meno energia. Nel settore aerospaziale e automotive, la riduzione del peso dei componenti strutturali si traduce direttamente in efficienza del veicolo.
Conclusione e Valutazione Tecnica
Progettare per la stampa 3D richiede un cambio di paradigma. Sfruttare l’ottimizzazione topologica significa smettere di pensare a “come sottrarre materiale” e iniziare a pensare a “dove posizionare il materiale”.
